產品概述
本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力，流量，噴孔的大小，得到所需的按一定大小比例的球形顆粒。
本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96-98%以上。
本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有足夠的保溫層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控制儀表，由電氣控制操作臺控制和顯示。
本機組的熱源裝置采用蒸汽加熱或電加熱器，具有操作方便、啟動快、結構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有電加熱器的控制調節裝置，使進口溫度無級調節。對于缺電地區可采用蒸汽加熱或燃煤、燃油熱風爐等方式，局部或全部代替電加熱裝置。本廠可提供根據用戶的實際需要的各種加熱方式。
設備特點
干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95-98%的水分，完成干燥的時間僅需十幾秒到數十秒鐘，特別適用于熱敏性物料的干燥。
所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
使用范圍廣，根據物料的特性，可以用熱風干燥也可以用冷風造粒，對物料的適應性強。
操作簡單穩定，控制方便，容易實現自動化作業。
應用范圍
化工：有機催化劑，樹脂，合成洗衣粉，油脂類，硫銨，染料，染料中間體，白碳黑，石墨，磷銨等。
食品：氨基酸及類似物，調味料，蛋白質，淀粉，乳制品，咖啡抽取物，魚粉，肉精等。
制藥：中成藥，農藥，抗生素，醫藥沖劑等。
陶瓷：氧化鎂，瓷土，各種金屬氧化物，白云石等。
噴霧造粒：各種肥料，氧化鋁，陶瓷粉，制藥，重金屬超硬鋼，化肥，粒狀洗衣粉，中成藥等。
噴霧冷卻造粒：胺基脂肪酸，石蠟，甘油酸脂，牛脂等。
噴霧結晶，噴霧濃縮，噴霧反應等方面也經常使用。

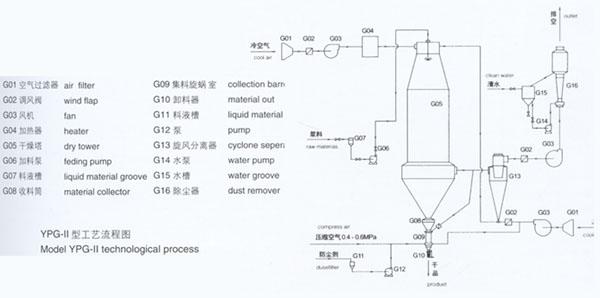

工作原理

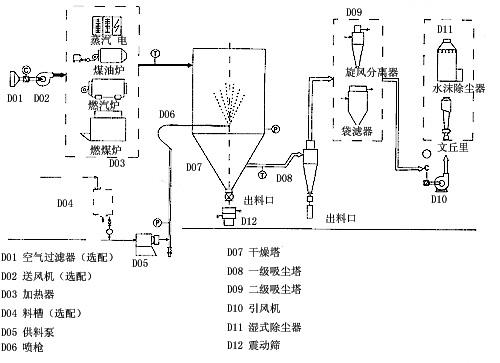

工藝流程
技術參數
|
型號
項目 |
YPG-25 |
YPG-50 |
YPG-100 |
YPG-150 |
YPG-200 |
YPG-300 |
YPG-500 |
YPG-1000～2000 |
|
蒸發量kg/h |
25 |
50 |
100 |
150 |
200 |
300 |
500 |
該指標按實際情況確定 |
|
隔膜泵 |
功率kw |
0.35 |
4 |
7.5 |
11 |
15 |
22 |
30 |
|
壓力Mpa |
根據物料實驗效果在0.6～5之間調節，一般操作在1～3之間。 |
|
塔身直徑mm |
1300 |
1800 |
2400 |
2600 |
2800 |
3200 |
3800 |
|
設備總高mm |
7800 |
9200 |
11600 |
14000 |
15300 |
17100 |
19000 |
|
電加熱Kw |
75 |
120 |
150 |
溫度低于200度時，具體按實際計算 |
|
蒸汽+電 Mpa+Kw |
0.5+54 |
0.6+90 |
0.6+108 |
|
熱風爐 Kcal/h |
100000 |
150000 |
200000 |
300000 |
400000 |
600000 |
1000000 |
